Земснаряд электрический 2000 ЭГ

Земснаряд 2000 ЭГ — фрезерный земснаряд с электрическим приводом 6000V, разработанный для промышленной добычи песка и разработки песчаных карьеров с высокой производительностью по грунту. Установка сочетает грунтовый насос и систему гидроразмыва, что позволяет эффективно разрабатывать плотные и слежавшиеся грунты на глубину до 15 метров.

Конструкция корпуса

Корпус земснаряда 2000 ЭГ — разборная понтонная конструкция: центральный понтон длиной 15 м и четыре боковых понтона по 12 м, каждый из которых разделён на три герметичных отсека. Такое решение даёт два практических преимущества:

• корпус транспортируется автомобильным транспортом без превышения габаритов;
• сборка и разборка выполняется непосредственно на берегу или на воде, без привлечения крупной грузоподъёмной техники.

Общая длина земснаряда в собранном виде — 41,3 м, ширина корпуса — 7,29 м, осадка — 1,0 м. Толщина днища, бортов, палубы и материал корпуса определяются проектом под конкретные условия эксплуатации (агрессивность среды, ледовая обстановка, глубина водоёма).

Грунтовый насос и гидроразмыв

В основе технологической схемы — грунтовый насос HG 14/12, приводимый высоковольтным электродвигателем мощностью 630 кВт (740 об/мин, 6000V). Насос обеспечивает:

• производительность по грунту 250-400 м³/ч;
• производительность по пульпе до 2000 м³/ч при концентрации смеси 15-20%;
• напор 67 м и дальность подачи пульпы до 2000 м;
• эффективность 75%.

Проточная часть насоса выполнена из износостойкого сплава ИЧХ — аналога Warman A05, что напрямую влияет на межремонтный интервал при работе с абразивными песчано-гравийными смесями. О восстановлении рабочих колёс и замене футеровки для насосов этой серии — в разделе ремонт грунтовых насосов.

Отдельный электродвигатель мощностью 250 кВт (1450 об/мин) приводит насос гидроразмыва — узел, который размывает плотный грунт перед всасыванием и повышает производительность земснаряда на слежавшихся и связных грунтах. Труба гидроразмыва Ду 325×10, длина 23 м, оснащена двумя форсунками.

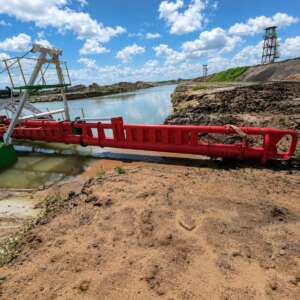

Всасывающий тракт и трубопроводы

Диаметр всасывающей и напорной трубы — 426 мм, длина всасывающего трубопровода — 23 м, рама выполнена из стали. Для транспортировки пульпы от земснаряда до карты намыва или места складирования используются плавучие или береговые пульпопроводы, подбор которых выполняется отдельно под дальность и рельеф участка — см. пульпопроводы и плавучие пульпопроводы на буйках.

Лебёдки и позиционирование

Земснаряд оснащён двумя типами лебёдок для удержания рабочего положения и папильонирования:

• рамоподъёмная лебёдка — тяговое усилие 6 т, диаметр каната 18 мм, длина каната 120 м, привод 15 кВт;
• папильонажные лебёдки (4 шт.) — тяговое усилие 2 т каждая, диаметр каната 16 мм, длина каната 150 м, привод 7,5 кВт.

Рубка управления и электрическая система

Рубка управления с интегрированной панелью, высота операционной зоны — не менее 2,2 м. Электрическая система работает от сети DC/220/380V/AC, освещение — 220V/50Hz. Понижение напряжения с 6000V до 0,4 кВ выполняет трансформатор собственных нужд, параметры которого определяются проектом.

Область применения

Земснаряд 2000 ЭГ применяется на объектах, где требуется стабильная промышленная добыча песка и сопутствующие работы:

• добыча песка и разработка песчаных карьеров;
• гидронамыв территорий и создание карт намыва;
• дноуглубительные работы и очистка водоёмов;
• транспортировка пульпы на обогатительных предприятиях;
• гидротехническое строительство, включая устройство дамб.


  Почему выбирают земснаряд 2000 ЭГ

  • Модульный корпус — доставка без спецразрешений на негабарит, сборка на месте.
  • Износостойкая проточная часть — снижение частоты ремонтов на абразивных грунтах.
  • Совмещённая схема грунтовый насос + гидроразмыв — рост производительности на плотных грунтах.
  • Собственное производство запчастей — быстрая поставка запчастей для насосов и земснарядов и сервисное сопровождение на весь срок эксплуатации.
