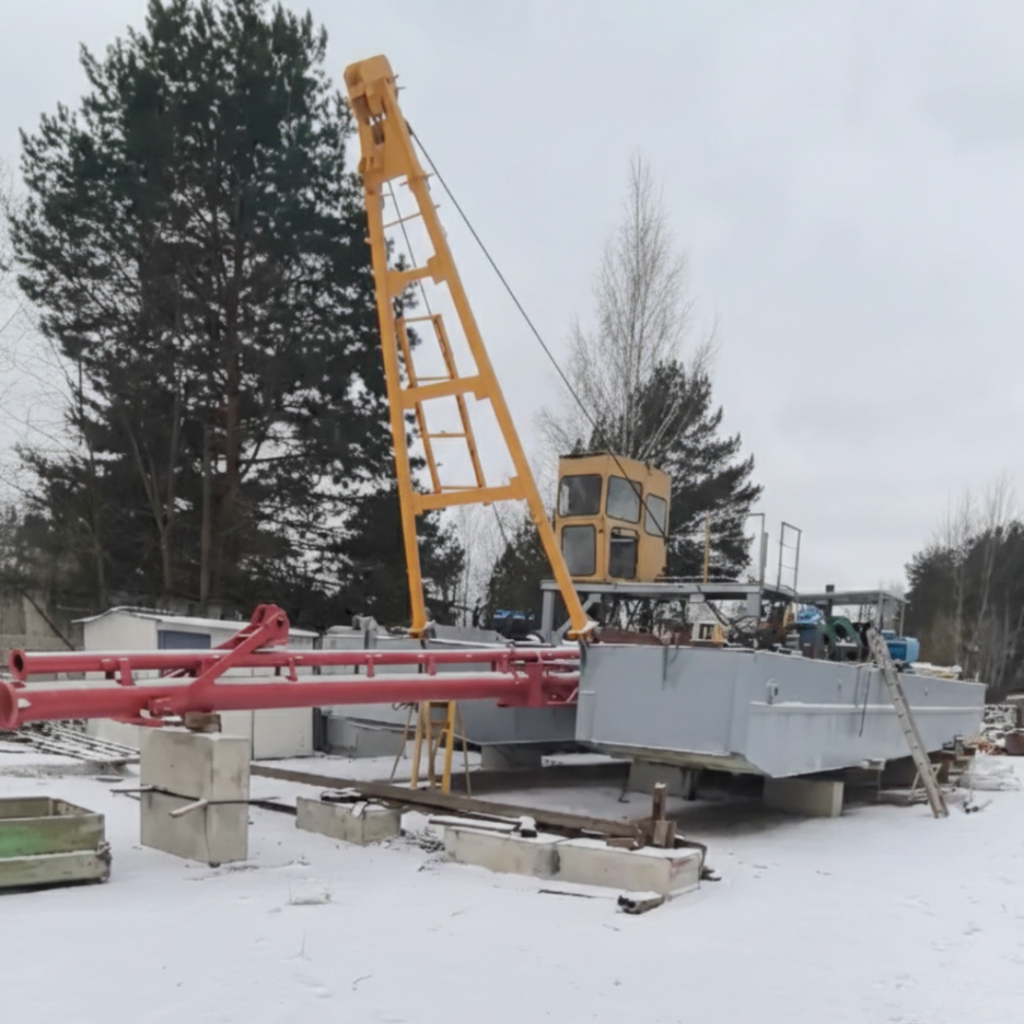

Земснаряд дизельный ЗРД

Земснаряд ЗРД дизельный — это палубный несамоходный землесосный снаряд, предназначенный для выполнения дноуглубительных и очистных работ на реках, озёрах и водоёмах различного типа. Оборудование отличается усиленной конструкцией корпуса, высокой надёжностью и возможностью работы на значительных глубинах.

Земснаряд разработан для эксплуатации в сложных условиях и применяется при подводной разработке песчаных, песчано-гравийных и других грунтов I–IV категории, а также при намыве гидротехнических сооружений и площадок.
В состав входит: всасывающий трубопровод Ду 325, напорный трубопровод Ду 273, плавучий пульпопровод резино-тканевый Ду 273 гибкий 120-140 метров мягкие поплавки, береговой пульпопровод металлический 200-250 метров.

Назначение земснаряда

Земснаряд ЗРД дизельный применяется для выполнения следующих задач:

• дноуглубление рек, озёр и водоёмов;

• очистка дна от иловых и песчаных отложений;

• подводная разработка песчаных и песчано-гравийных грунтов;

• намыв гидротехнических сооружений и технологических площадок;

• поддержание проектных глубин акваторий.

Блочно-разборная конструкция обеспечивает удобство транспортировки и монтажа на объекте.

Состав и оборудование земснаряда

Грунтозаборное и насосное оборудование

• Грунтозаборная рама рамного типа

• Грунтозаборное устройство: эжектирующее с гидрорыхлителем

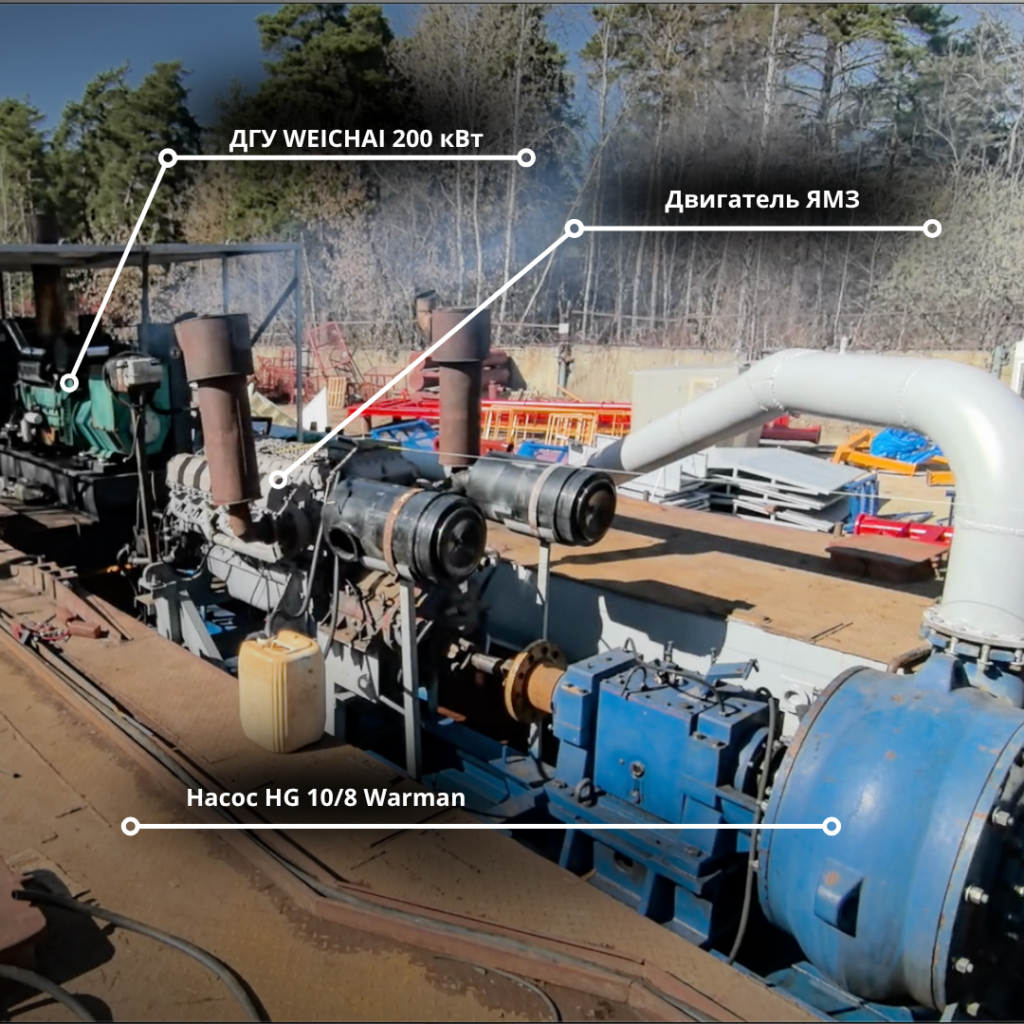

• Грунтовый насос: HG 10/8 (возможна замена на HG 12/10)

• Производительность насоса по воде: до 1200 м³/ч

• Развиваемый напор: до 40 м

• Основной привод: дизельный

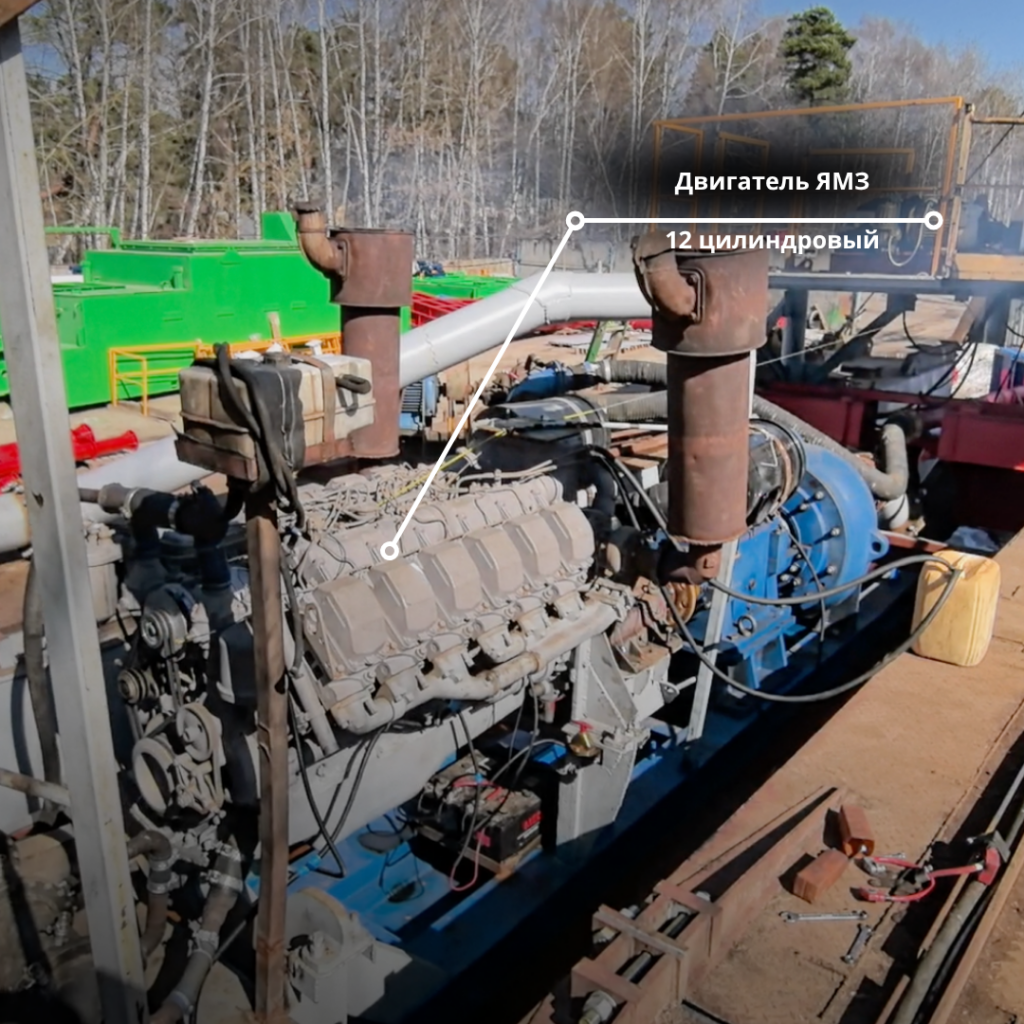

• Двигатель: ЯМЗ 8401

• Мощность двигателя: 400 кВт

• Частота вращения: 1500 об/мин

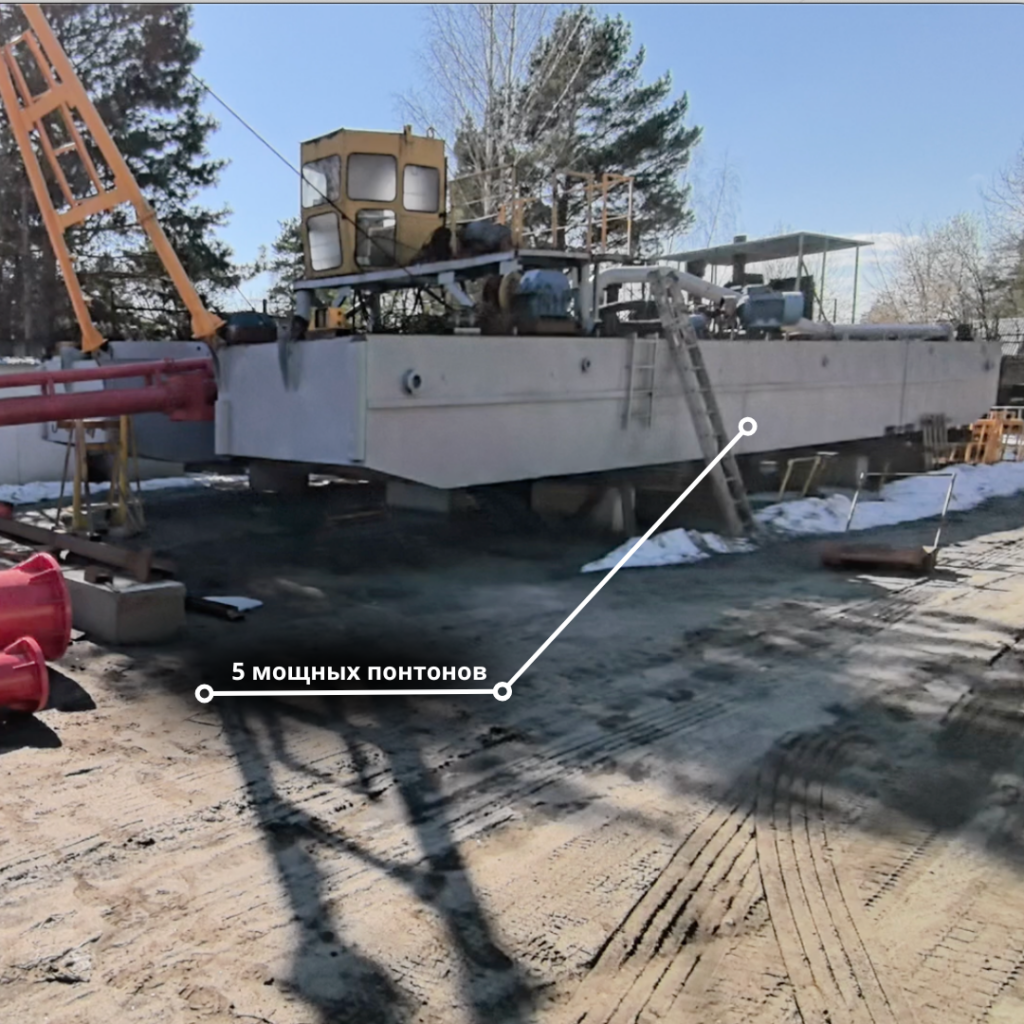

Корпус и плавучее основание

• Тип корпуса: блочный, полутрюмный

• Количество понтонов: 5 шт. (4 боковых и 1 центральный)

• Тип соединения понтонов: болтовое, фланцевое

• Толщина металла корпуса:

  • днище — 4,0 мм

  • палуба — 3,0 мм

  • усиленные элементы — до 5,0 мм

• Понтоны оснащены полным судовым набором

Лебёдочное оборудование

• Рамоподъёмная лебёдка — 1 шт.

• Передние папильонажные лебёдки — 2 шт.

• Кормовая лебёдка — 1 шт.

• Тяговое усилие рамоподъёмной лебёдки: не менее 25 кН

• Лебёдки оснащены электроприводами и комплектуются канатами

Преимущества земснаряда ЗРД дизельного

Глубина разработки до 20 метров

• Работа с грунтами I–IV категории

• Усиленная конструкция корпуса

• Надёжный дизельный привод

• Удобство транспортировки и сборки

• Подходит для дноуглубительных и очистных работ различного масштаба

Гарантия и Сервис

ООО «ГидроМехСервис» обеспечивает гарантийное обслуживание земснаряда сроком 12 месяцев, а также оказывает техническую поддержку, сервисное и послегарантийное обслуживание оборудования.
