Ошибки при центровке муфты: кейс с насосом гидроразмыва

Проблема, с которой обратился заказчик

Во время проведения диагностики насосного оборудования гидроразмыва наша команда выявила критическую ошибку монтажа: муфта насоса не была отцентрованa. Это, к сожалению, довольно распространённая ошибка при установке, особенно когда работы проводятся в спешке или без должного технического контроля.

Что происходит при нарушении центровки



При нарушенной или сбившейся центровке начинают проявляться следующие проблемы:

• Износ резиновых элементов муфты — все демпфирующие резинки были разбиты.
• Повышенный шум и вибрация — насос буквально гудит как самолёт.
• Риск повреждения вала и подшипников вследствие несоосной передачи крутящего момента.
• Падение эффективности и надёжности оборудования.

















Как должна проводиться центровка

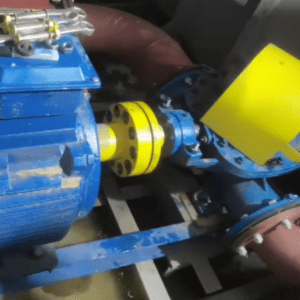

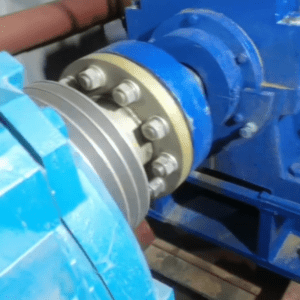

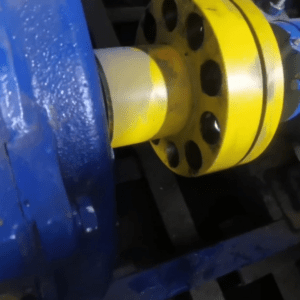

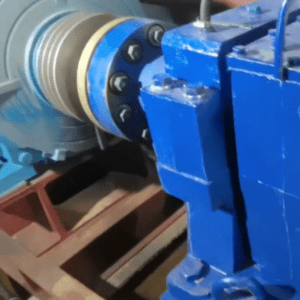

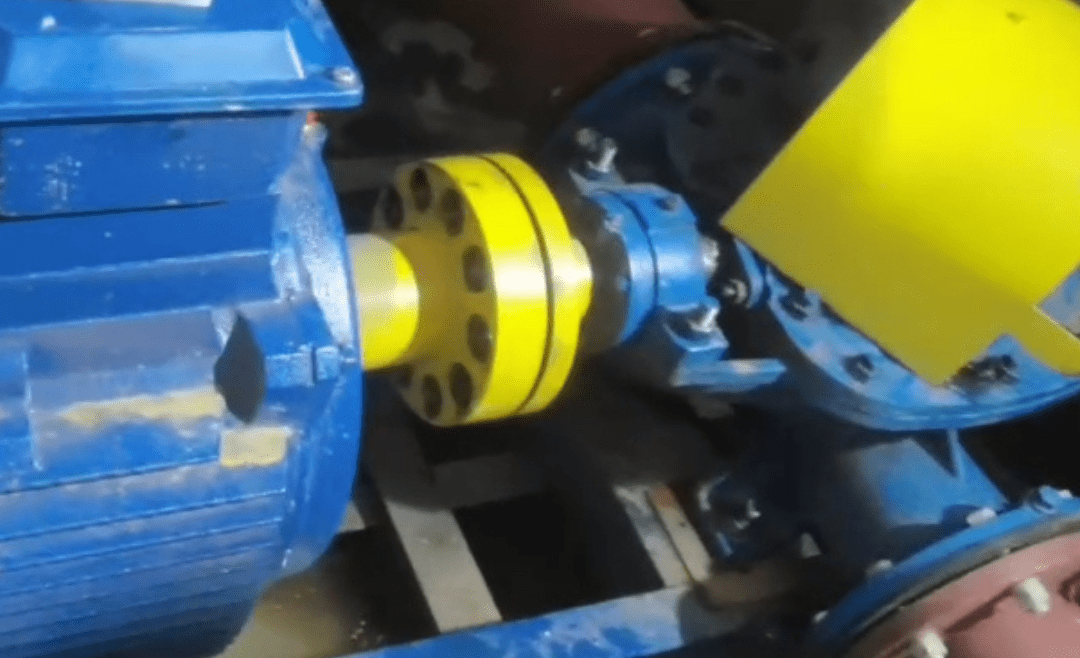

Центровка должна проводиться регулярно, особенно после транспортировки, демонтажа или длительного простоя оборудования. Даже небольшое смещение может привести к разрушительным последствиям в процессе эксплуатации. Мы полностью заменили изношенные резинки и провели повторную центровку муфты по всем правилам. Главная муфта также потребовала незначительной корректировки.

Дополнительные действия по обслуживанию

Через люк ревизии был проведён осмотр проточной части насоса: рабочего колеса и бронедисков.
С помощью регулировочных болтов мы подвинули вал в сторону переднего бронедиска до упора и затем отвели его обратно на 1 мм — это важно для сохранения рабочего зазора.

Закрепили бугеля и провели финальную проверку центровки и вибраций.

Результат

После проведения всех работ оборудование было успешно запущено и вышло на штатный режим работы без вибраций и шумов. Мы рекомендовали заказчику установить график регулярного контроля центровки и ревизии муфты.
